BELDEN  9222 004500  Triaxial Cable, Double Braid Shield, Yellow, 20 AWG, 7 x 0.32mm, 498.69 ft, 152.4 m

BELDEN 9222 004500
Technical Data Sheet (92.76KB) EN Ver todos os documentos técnicos

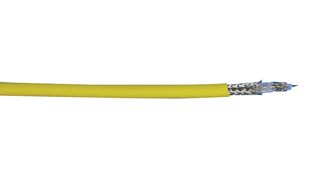

A imagem é meramente ilustrativa. Consulte a descrição do produto.

Descrição geral do produto

The 9222 004500 is a 500ft 1-conductor RG-58A/U Triaxial Cable with 20AWG stranded (7 x 28) tinned copper conductor, polyethylene insulation, double tinned copper braid shields (95% coverage) and yellow PVC jacket. Triax offers an additional layer of insulation and a second shield. This outer shield allows for the advantage of multiplexing the signal. Triax cable is not only able to work as a signal conductor, but as a power conductor as well. For this reason, the most common uses are for interconnecting video cameras to respective equipment enabling for the control and signal of the unit all in one cable.
  • 50R Impedance
  • 30.8pF/ft Conductor to shield nominal capacitance
  • 9.5R/1000ft at 20°C Nominal conductor DC resistance
  • 4.7R/1000ft at 20°C Nominal inner shield DC resistance
  • 4.3R/1000ft at 20°C Nominal outer shield DC resistance

Informação do produto

Jacket Colour:
Yellow
Wire Gauge:
20AWG
No. of Max Strands x Strand Size:
7 x 0.32mm
Reel Length (Imperial):
498.69ft
Reel Length (Metric):
152.4m
Jacket Material:
PVC
Conductor Material:
Tinned Copper
External Diameter:
6.1mm
Coaxial Cable Type:
RG58A
Conductor Area CSA:
-
Impedance:
50 ohm
Product Range:
-

Procurar produtos semelhantes  agrupados por atributo comum

Aplicações

  • Signal Processing

Legislação e Ambiente

País de origem:
United States

País onde se realizou a maior parte do processo de produção

Conformidade RoHS:
Sim
Tarifa N.º:
85442000
Peso (kg):
11.5
