FP40R12KE3BOSA1
IGBT Module, PIM Three Phase Input Rectifier, 55 A, 2.3 V, 200 W, 125 °C, EconoPIM

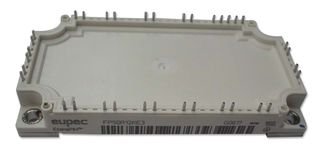

A imagem é meramente ilustrativa. Consulte a descrição do produto.
FabricanteINFINEON
Nº da peça do fabricanteFP40R12KE3BOSA1
Código de encomenda1496944
Gama de produtosEconoPIM 2
Também conhecido porFP40R12KE3, SP000083565
Já não é fabricado
Informação do produto
FabricanteINFINEON
Nº da peça do fabricanteFP40R12KE3BOSA1
Código de encomenda1496944
Gama de produtosEconoPIM 2
Também conhecido porFP40R12KE3, SP000083565
Transistor PolarityN Channel
IGBT ConfigurationPIM Three Phase Input Rectifier
Continuous Collector Current55A
DC Collector Current55A
Collector Emitter Saturation Voltage Vce(on)2.3V
Collector Emitter Saturation Voltage2.3V
Power Dissipation200W
Power Dissipation Pd200W
Operating Temperature Max125°C
Junction Temperature Tj Max125°C
Collector Emitter Voltage V(br)ceo1.2kV
Transistor Case StyleEconoPIM
No. of Pins24Pins
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.2kV
IGBT TechnologyIGBT 3 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEconoPIM 2
SVHCNo SVHC (17-Jan-2023)
Alternativas para FP40R12KE3BOSA1
1 produto encontrado
Descrição geral do produto
The FP40R12KE3 is a 3-phase 1200V PIM IGBT module with Trench/Fieldstop IGBT3 emitter controlled diode and NTC. It features low stray inductance module design and copper base plate for optimized heat spread as well as solderable pins.
- High reliability and power density
- Low switching losses
- High switching frequency
- Configuration flexibility
- Compact module concept
Aplicações
Power Management, Medical
Avisos
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Especificações Técnicas
Transistor Polarity
N Channel
Continuous Collector Current
55A
Collector Emitter Saturation Voltage Vce(on)
2.3V
Power Dissipation
200W
Operating Temperature Max
125°C
Collector Emitter Voltage V(br)ceo
1.2kV
No. of Pins
24Pins
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (17-Jan-2023)
IGBT Configuration
PIM Three Phase Input Rectifier
DC Collector Current
55A
Collector Emitter Saturation Voltage
2.3V
Power Dissipation Pd
200W
Junction Temperature Tj Max
125°C
Transistor Case Style
EconoPIM
IGBT Termination
Press Fit
IGBT Technology
IGBT 3 [Trench/Field Stop]
Product Range
EconoPIM 2
Documentação técnica (1)
Legislação e Ambiente
País de origem:
País onde se realizou a maior parte do processo de produçãoPaís de origem:Germany
País onde se realizou a maior parte do processo de produção
País onde se realizou a maior parte do processo de produçãoPaís de origem:Germany
País onde se realizou a maior parte do processo de produção
Tarifa N.º:85412900
US ECCN:EAR99
EU ECCN:NLR
Conformidade RoHS:Sim
RoHS
Em conformidade com RoHS Flalatos:Sim
RoHS
SVHC (substâncias que suscitam elevada preocupação):No SVHC (17-Jan-2023)
Transferir certificado de conformidade de produto
Certificado de conformidade de produto
Peso (kg):.18
