FP50R12KT4B11BOSA1
IGBT Module, PIM Three Phase Input Rectifier, 50 A, 1.85 V, 280 W, 150 °C, Module

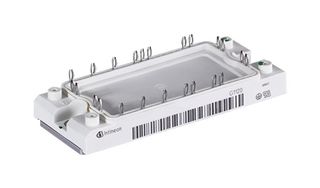

A imagem é meramente ilustrativa. Consulte a descrição do produto.
FabricanteINFINEON
Nº da peça do fabricanteFP50R12KT4B11BOSA1
Código de encomenda2781246
Gama de produtosEconoPIM 2
Também conhecido porFP50R12KT4_B11, SP000372909
Ficha técnica
Já não é fabricado
Informação do produto
FabricanteINFINEON
Nº da peça do fabricanteFP50R12KT4B11BOSA1
Código de encomenda2781246
Gama de produtosEconoPIM 2
Também conhecido porFP50R12KT4_B11, SP000372909
Ficha técnica
IGBT ConfigurationPIM Three Phase Input Rectifier
Transistor PolarityN Channel
DC Collector Current50A
Continuous Collector Current50A
Collector Emitter Saturation Voltage1.85V
Collector Emitter Saturation Voltage Vce(on)1.85V
Power Dissipation Pd280W
Power Dissipation280W
Operating Temperature Max150°C
Junction Temperature Tj Max150°C
Collector Emitter Voltage V(br)ceo1.2kV
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.2kV
IGBT TechnologyIGBT 4 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEconoPIM 2
SVHCNo SVHC (27-Jun-2018)
Descrição geral do produto
Avisos
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Especificações Técnicas
IGBT Configuration
PIM Three Phase Input Rectifier
DC Collector Current
50A
Collector Emitter Saturation Voltage
1.85V
Power Dissipation Pd
280W
Operating Temperature Max
150°C
Collector Emitter Voltage V(br)ceo
1.2kV
IGBT Termination
Press Fit
IGBT Technology
IGBT 4 [Trench/Field Stop]
Product Range
EconoPIM 2
Transistor Polarity
N Channel
Continuous Collector Current
50A
Collector Emitter Saturation Voltage Vce(on)
1.85V
Power Dissipation
280W
Junction Temperature Tj Max
150°C
Transistor Case Style
Module
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (27-Jun-2018)
Documentação técnica (2)
Legislação e Ambiente
País de origem:
País onde se realizou a maior parte do processo de produçãoPaís de origem:Germany
País onde se realizou a maior parte do processo de produção
País onde se realizou a maior parte do processo de produçãoPaís de origem:Germany
País onde se realizou a maior parte do processo de produção
Tarifa N.º:85412900
US ECCN:EAR99
EU ECCN:NLR
Conformidade RoHS:Sim
RoHS
Em conformidade com RoHS Flalatos:Sim
RoHS
SVHC (substâncias que suscitam elevada preocupação):No SVHC (27-Jun-2018)
Transferir certificado de conformidade de produto
Certificado de conformidade de produto
Peso (kg):.01
