TOSV-SENSOR-REF
Add on Board, Pressure Sensor, Open Source Ventilator, Reference Design Board
A imagem é meramente ilustrativa. Consulte a descrição do produto.
FabricanteTRINAMIC / ANALOG DEVICES
Nº da peça do fabricanteTOSV-SENSOR-REF
Código de encomenda3566065
Ficha técnica
Já não é fabricado
Informação do produto
FabricanteTRINAMIC / ANALOG DEVICES
Nº da peça do fabricanteTOSV-SENSOR-REF
Código de encomenda3566065
Ficha técnica
Accessory TypePressure Sensor Add on Board
For Use WithTrinamic TMC4671+TMC6100-TOSV-REF Open Source Ventilator Reference Design Board
Product Range-
SVHCNo SVHC (16-Jul-2019)
Descrição geral do produto

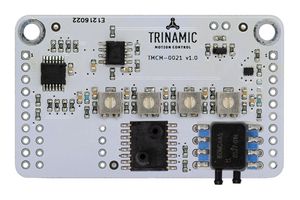

The TOSV-SENSOR-REF is the pressure sensor add-on board for the TMC4671+TMC6100-TOSV-REF. It is a small sized PCB that fits onto the add-on board headers (see previous section) of the TMC4671+TMC6100- TOSV-REF.
- Size is 34x56 (mm)
- 2x analogue single ended pressure sensors
- 1x I2C differential pressure sensor for flow measurement
- 1x RS485 transceiver to extend the connectivity of the UART interface of TMC4671+TMC6100-TOSVREF
- 1x I2C ADC connected to the SBC header connector that monitors analogue pressure sensors’ outputs
- 4x digital outputs that are connected to 4 hysteresis comparators with adjustable levels
Conteúdo
Trinamic TMC4671+TMC6100-TOSV-REF open source ventilator reference design board.
Avisos
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Especificações Técnicas
Accessory Type
Pressure Sensor Add on Board
Product Range
-
For Use With
Trinamic TMC4671+TMC6100-TOSV-REF Open Source Ventilator Reference Design Board
SVHC
No SVHC (16-Jul-2019)
Documentação técnica (3)
Legislação e Ambiente
País de origem:
País onde se realizou a maior parte do processo de produçãoPaís de origem:Germany
País onde se realizou a maior parte do processo de produção
País onde se realizou a maior parte do processo de produçãoPaís de origem:Germany
País onde se realizou a maior parte do processo de produção
Tarifa N.º:85371098
US ECCN:EAR99
EU ECCN:NLR
Conformidade RoHS:Sim
RoHS
Em conformidade com RoHS Flalatos:Sim
RoHS
SVHC (substâncias que suscitam elevada preocupação):No SVHC (16-Jul-2019)
Transferir certificado de conformidade de produto
Certificado de conformidade de produto
Peso (kg):.02
